Ε.Ε.Λ.

ΥΦΙΣΤΑΜΕΝΗ ΚΕΝΤΡΙΚΗ ΕΓΚΑΤΑΣΤΑΣΗ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ (ΕΕΛ)

ΒΙΟ.ΚΑ. Ερμούπολης

Επεξεργασία Αστικών Λυμάτων από Ερμούπολη – Άνω Σύρο – Μάννα

Οι υφιστάμενες εγκαταστάσεις της ΕΕΛ βρίσκονται εγκατεστημένες σε γήπεδο έκτασης 12.400 m² στο ΝΑ άκρο του κόλπου της Ερμούπολης σε απόσταση 3 χλμ. από το κέντρο της πόλης της Ερμούπολης. Εντός του ίδιου γηπέδου χωροθετήθηκαν  και οι εγκαταστάσεις για την επεξεργασία των λυμάτων των οικισμών Βάρης, Μέγα Γιαλού και Αζολίμνου Βάρης.

Στην υφιστάμενη εγκατάσταση επεξεργασίας λυμάτων οδηγούνται τα αστικά λύματα του τ. Δήμου Ερμούπολης, του τ. Δήμου Άνω Σύρου και του τ. Δ.Δ. Μάννα. Δύναται να οδηγούνται και υγρά απόβλητα βιοτεχνικών μονάδων/βιομηχανιών της περιοχής που είναι ομοειδή ως προς τη σύσταση τους με τα αστικά λύματα.

Για τη μεταφορά των λυμάτων των ανωτέρω οικισμών, έχει κατασκευαστεί σύστημα αγωγών, βαρυτικών και καταθλιπτικών. Ο ΚΑΑ οδεύει στον κεντρικό δρόμο που ενώνει την Άνω Σύρο με την Ερμούπολη και καταλήγει Νότια της Ερμούπολης στο ακρωτήριο Κοντογιάννη και στην ΕΕΛ Ερμούπολης.

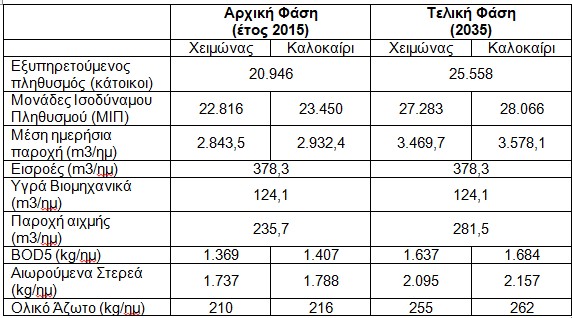

Ο σχεδιασμός των υφιστάμενων εγκαταστάσεων έχει γίνει με βάση τα παρακάτω δεδομένα:

Το υφιστάμενο σύστημα επεξεργασίας της ΕΕΛ Ερμούπολης είναι το συμβατικό σύστημα της ενεργού ιλύος με τη μέθοδο του παρατεταμένου αερισμού με παράλληλη βιολογική απομάκρυνση αζώτου και πλήρη σταθεροποίηση της ιλύος. Η υφιστάμενη ΕΕΛ περιλαμβάνει μονάδες:

• προεπεξεργασίας (Α/Σ εισόδου, εσχάρωση, εξάμμωση, λιποσυλλογή),
• βιολογικής επεξεργασίας (μεριστής παροχής, δεξαμενές βιοεπιλογής, δεξαμενές αερισμού, οξειδωτικές τάφροι με σύστημα οριζοντίων επιφανειακών αεριστήρων, δεξαμενές τελικής καθίζησης)
• απολύμανσης (χλωρίωση, αποχλωρίωση)
• φίλτρανση μέρους των επεξεργασμένων λυμάτων για βιομηχανική χρήση (φίλτρο άμμου τριτοβάθμιας επεξεργασίας, κλειστή υπόγεια δεξαμενή όγκου 20 μ³)
• επεξεργασίας παραγόμενης ιλύος (Α/Σ περίσσειας ιλύος, πάχυνση & αφυδάτωση σε συγκρότημα φυγοκεντρητή με βοήθεια πολυηλεκτρολύτη) και
• κτηριακές εγκαταστάσεις – άλλες υποδομές (κτήριο διοίκησης με αίθουσα ελέγχου, γραφεία, χημικό εργαστήριο, υποσταθμός ΕΕΛ, περίφραξη, δενδροφύτευση κλπ)

Τα επεξεργασμένα λύματα από τις περιοχές της Ερμούπολης, της Άνω Σύρου και του Μάννα διατίθενται μέσω υποθαλάσσιου αγωγού και διαχυτήρα στην παρακείμενη θαλάσσια περιοχή του ακρωτηρίου Κοντογιάννη σε βάθος τουλάχιστον 25 μ.



ΝΕΑ ΕΓΚΑΤΑΣΤΑΣΗ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΤΥΠΟΥ MBR

ΒΙΟ.ΚΑ. Βάρης

Επεξεργασία Αστικών Λυμάτων από τους Οικισμούς Βάρης- Μέγα Γιαλού – Αζολίμνου Βάρης

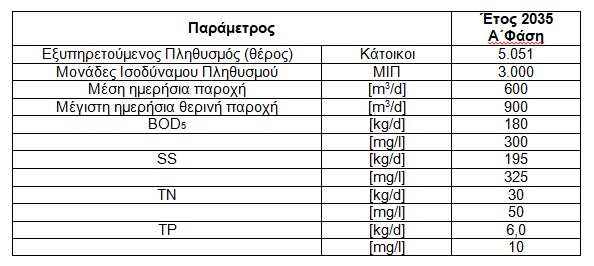

Εντός των ορίων του γηπέδου της υφιστάμενης εγκεκριμένης ΕΕΛ Δήμου Σύρου- Ερμούπολης, εμβαδού 12.400 m², έχει εγκατασταθεί η νέα μονάδα επεξεργασίας λυμάτων. Στη νέα αυτή μονάδα οδηγούνται τα αστικά λύματα των οικισμών Βάρης, Μέγα Γιαλού και Αζολίμνου Βάρης Δήμου Σύρου- Ερμούπολης, με την κατασκευή νέου δικτύου συλλογής και μεταφοράς για την εξυπηρέτηση των παραπάνω οικισμών. Το νέο δίκτυο ακαθάρτων έχει συνολικό μήκος 10.100 m και αποτελείται από βαρυτικούς και καταθλιπτικούς αγωγούς, καθώς και 11 αντλιοστάσια. Για την επεξεργασία των αστικών λυμάτων των παραπάνω οικισμών για χρονικό ορίζοντα 20ετίας (έτος 2035 – Α’ Φάση) ο σχεδιασμός της νέας μονάδας έγινε με βάση τα παρακάτω δεδομένα:

Η παροχή λειτουργίας του προτεινόμενου συστήματος είναι 600 m³/d (μέση ημερήσια θερινή παροχή) και αφορά την εκτιμώμενη παροχή ακαθάρτων από τις υπό μελέτη περιοχές σε χρονικό ορίζοντα 20ετίας (Α’ Φάση – έτος 2035). Για την επεξεργασία των λυμάτων στη νέα μονάδα επιλέχτηκε χρήση βιολογικών αντιδραστήρων και δεξαμενής μεμβρανών διήθησης MBR (membrane biological reactors). Η νέα μονάδα τύπου ΜΒR αποτελείται από τις ακόλουθες μονάδες:

• προεπεξεργασία,
• δεξαμενή εξισορρόπησης- αντλιοστάσιο τροφοδοσίας MBR,
• λεπτοεσχάρωση,
• βιολογική επεξεργασία, μεμβράνες διήθησης, απολύμανση,
• δεξαμενή καθαρών,
• αντλιοστάσιο ιλύος.

Η διάθεση των επεξεργασμένων υγρών αποβλήτων από τους παραπάνω οικισμούς και μόνο, γίνεται μέσω δικτύου αγωγών διάθεσης σε υφιστάμενά φρεάτια (πηγάδια) και γεωτρήσεις στην περιοχή της Βάρης για άμεσο εμπλουτισμό υπόγειου υδροφορέα και εναλλακτικά μέσω του υφιστάμενου υποθαλάσσιου αγωγού της ΕΕΛ Ερμούπολης.

Αναλυτικότερα:

ΝΕΑ ΜΟΝΑΔΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΤΥΠΟΥ MBR

Η νέα μονάδα περιλαμβάνει τις παρακάτω μονάδες:

• Μονάδα Προεπεξεργασίας λυμάτων που περιλαμβάνει εσχάρωση, εξάμμωση και απολίπανση. Το συγκρότημα προεπεξεργασίας θα είναι πλήρως κλειστό με στόμιο απομάκρυνσης του δύσοσμου αέρα προς μονάδα απόσμησης.
• Κλειστή Δεξαμενή εξισορρόπησης ενδεικτικού όγκου 300 m³ που δέχεται τα λύματα με βαρύτητα από το συγκρότημα προεπεξεργασίας – Αντλιοστάσιο τροφοδοσίας MBR. Ο δύσοσμος αέρας θα οδηγείται σε νέα μονάδα απόσμησης στην οροφή της δεξαμενής εξισορρόπησης.
• Λεπτοεσχάρωση (λεπτοκόσκινο – περιστρεφόμενο τύμπανο σε δεξαμενή εσχαρισμού, με σύστημα 16 έκπλυσης) στη στέψη της ανοξικής ζώνης του βιολογικού αντιδραστήρα.
• Βιολογική επεξεργασία που περιλαμβάνει ανοξική ζώνη ενεργού όγκου 180 m 3 περίπου με εγκατεστημένο υποβρύχιο αναδευτήρα και αερόβια ζώνη ενεργού όγκου 270 m³ περίπου με διαχυτήρες λεπτής φυσαλίδος στον πυθμένα. Στο κατάντη άκρο της αερόβιας ζώνης κατασκευάζεται δεξαμενή MBR.
• Δεξαμενή MBR ενδεικτικών διαστάσεων 3 x 6,5 m με εγκατεστημένα αρχικά πέντε modules μεμβρανών διήθησης μέσου μεγέθους πόρων 0,08 μm, συνολικής επιφάνειας ικανής για να καλύπτουν τη μέση ημερήσια θερινή παροχή Α’ Φάσης. Το διαυγασμένο υγρό απομακρύνεται με τη βοήθεια αντλητικού συγκροτήματος προς τη δεξαμενή καθαρών, ενώ το ανάμικτο υγρό υπερχειλίζει προς το θάλαμο ιλύος, από όπου αναρροφούν οι αντλίες ανακυκλοφορίας προς την ανοξική ζώνη.
• Απολύμανση των επεξεργασμένων με μονάδα απολύμανσης UV in-line.
• Δεξαμενή καθαρών ενδεικτικού όγκου 100 m³ και Αντλιοστάσιο εξόδου για τη μεταφορά των επεξεργασμένων προς διάθεση (επανάχρηση) μέσω δικτύου αγωγών διάθεσης για εμπλουτισμό υπόγειου υδροφορέα.
• Αντλιοστάσιο ιλύος για την προσωρινή αποθήκευση της περίσσειας ιλύος από τη βιολογική βαθμίδα.
• Κτιριακό συγκρότημα διαστάσεων 9,10 x10,30 m² για τις ανάγκες στέγασης του Η/Μ εξοπλισμού, των φυσητήρων αερισμού, των φυσητήρων μεμβρανών, των δοχείων χημικών, των αντλιών καθαρών κλπ.

Σε ξεχωριστό θάλαμο πάνω από τη δεξαμενή καθαρών θα τοποθετηθεί εφεδρικό Η/Ζ για τη λειτουργία της μονάδος σε περίπτωση διακοπής του ηλεκτρικού ρεύματος.

ΔΙΑΘΕΣΗ ΕΠΕΞΕΡΓΑΣΜΕΝΩΝ

Η διάθεση των επεξεργασμένων με σκοπό τον εμπλουτισμό του υπόγειου υδροφορέα της περιοχής προτείνεται, σύμφωνα με τα αναφερόμενα στη Μελέτη Σχεδιασμού και Εφαρμογής Εμπλουτισμού Υπόγειου Υδροφορέα που συνοδεύει την ΜΠΕ γίνεται με βαρύτητα μέσω 11 υφιστάμενων φρεάτων (πηγαδιών) και γεωτρήσεων στην περιοχή της Βάρης.

Ο σχεδιασμός του συστήματος διάθεσης έγινε για παροχή επεξεργασμένων λυμάτων από τη μονάδα MBR της τάξεως των 12,5 m³/h (300 m³/d έτος 2017), σύμφωνα με την «Υδρογεωλογική Έκθεση για την μεθοδολογία Πραγματοποίησης Τεχνητού Εμπλουτισμού των υδροφόρων οριζόντων περιοχής Βάρης με την χρήση επεξεργασμένων λυμάτων» η οποία αποτελεί αναπόσπαστο παράρτημα της Μελέτης Σχεδιασμού και Εφαρμογής Εμπλουτισμού Υπόγειου Υδροφορέα που συνοδεύει την ΜΠΕ. Μελλοντικά αναφέρεται ότι θα μπορούν να διοχετευτούν 25 m³/h (600 m³/d έτος 2037). Το βάθος εμπλουτισμού είναι 10 – 20 μ. περίπου και η αραίωση εκτιμάται ότι είναι κατά 17 μέσον όρο της τάξης του από 40% παρουσιάζοντας διακύμανση ανάλογα με την εποχή, σύμφωνα με τα αναφερόμενα στη Μελέτη Σχεδιασμού και Εφαρμογής Εμπλουτισμού Υπόγειου Υδροφορέα και στο παράρτημα αυτής την Υδρογεωλογική Έκθεση για τη μεθοδολογία Πραγματοποίησης Τεχνητού Εμπλουτισμού των υδροφόρων οριζόντων περιοχής Βάρης με τη χρήση επεξεργασμένων Λυμάτων.

Η διοχέτευση είναι ελεγχόμενη, έτσι ώστε σε περιπτώσεις τυχόν δυσλειτουργίας του έργου ή της ΕΕΛ ή όταν δεν ικανοποιούνται οι απαιτήσεις της ΚΥΑ 145116/2011 ως ισχύει για την περίπτωση, η διοχέτευση των επεξεργασμένων προς επαναχρησιμοποίηση διακόπτεται και εκτρέπεται προς την θάλασσα. Ο προβλεπόμενος βαθμός επεξεργασίας των λυμάτων εξασφαλίζει την πλήρη προστασία του τελικού αποδέκτη.

Όσον αφορά στην ασφάλεια του άμεσου εμπλουτισμού του υπόγειου υδροφορέα με επεξεργασμένα υγρά απόβλητα από τη νέα ΕΕΛ τύπου ΜΒR σύμφωνα με τη Μελέτη Σχεδιασμού και Εφαρμογής Εμπλουτισμού Υπόγειου Υδροφορέα και την Υδρογεωλογική Έκθεση του Σ. Μπηλίωνη, Νοέμβριος 2016, η οποία αποτελεί αναπόσπαστο παράρτημα της πρώτης και οι οποίες συνοδεύουν την ΜΠΕ, εκτιμάται και συμπεραίνεται ότι ο εμπλουτισμός του υπόγειου υδροφόρου ορίζοντα της περιοχής της Βάρης με κατάλληλα επεξεργασμένα λύματα δεν αναμένεται να προκαλέσει προβλήματα ρύπανσης σε υφιστάμενα σημεία υδροληψίας ή υπόγειους υδροφόρους ορίζοντες της περιοχής, αντιθέτως η διάχυση /ανάμιξη με τα ανώτερης ποιότητας επεξεργασμένα λύματα θα βελτιώσει την ποιότητα τους, ιδίως θα μειώσει τα φαινόμενα υφαλμύρινσης που παρουσιάζονται στις παράκτιες περιοχές. Επιπλέον, επειδή η αλατότητα των επεξεργασμένων λυμάτων είναι χαμηλότερη από αυτήν του υδροφόρου ορίζοντα, η ποιότητα του αντλούμενου νερού θα βελτιωθεί άμεσα. Η βελτίωση της ποιότητας των υπόγειων νερών θα έχει άμεσα αποτελέσματα στην αγροτική παραγωγή και μελλοντικά θα επέλθει οικονομία στο κόστος των αντλήσεων.

ΔΙΑΘΕΣΗ ΙΛΥΟΣ

Η διάθεση και η διαχείριση της παραγόμενης ιλύος από το σύνολο των διεργασιών της ΕΕΛ, ως επεξεργασμένο απόβλητο γίνεται σύμφωνα με τις σχετικές διατάξεις της κείμενης ισχύουσας νομοθεσίας. Η επεξεργασμένη κατάλληλα ιλύς (από το σύνολο της εγκατάστασης – εγκεκριμένη υφιστάμενη ΕΕΛ και νέα μονάδα επεξεργασίας τύπου MBR) μπορεί να διατίθεται προσωρινά στον ΧΥΤΑ Σύρου, με τη σύμφωνη γνώμη του αρμόδιου φορέα και την έγκριση της αρμόδιας υπηρεσίας της οικείας Περιφέρειας.
